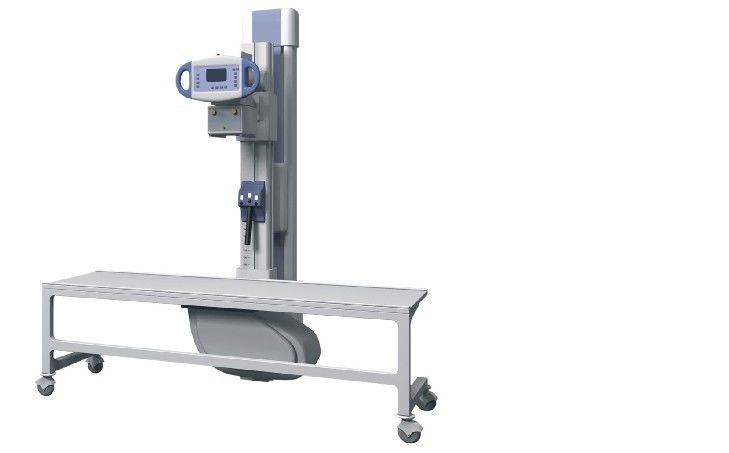

Wysoka częstotliwość
ZMobilne łóżko do fotografii
Detektor płaski Varian
Główna konfiguracja
| Nie | Częściowe imię | Rodzaj | Ilość |
| generator wysokiego napięcia o wysokiej częstotliwości | YJG30R-A | 1 zestaw | |
| konsola operacyjna | YJO-Ⅳ | 1 zestaw | |
Lampa rentgenowska | H1083 | 1 zestaw | |
ogranicznik wiązki | M-38 | 1 zestaw | |
| detektor płaskich paneli | 1800R | 1 zestaw | |
| SLC | YJT-Ⅰ | 1 zestaw | |
| Regał DR | YJDR-Ⅰ | 1 zestaw | |
| Mobilne łóżko do fotografii | YJS-Ⅲ | 1 zestaw | |
| Stacja robocza akwizycji (komputer) | kolorowy ekran | 1 zestaw | |
KRATA | 103line | 1 zestaw | |
| kabel wysokiego napięcia | 75kV | 1 para |
Główne parametry techniczne
| Nie | parametry techniczne |
| 1 | generator rentgenowski (YJG30R-A) |
| 1.1 | Napięcie zasilania: trójfazowe 380 V ± 38 V. |
| * 1.2 | Maksymalna moc wyjściowa: 30 kW |
| * 1.3 | Częstotliwość pracy ≥ 100 kHz |
| 1.4 | Napięcie lampy fotograficznej: Może ciągłe, Dostosuj długość kroku 1 kv, zakres regulacji wynosi 40 kv ~ 150 kv |
| * 1,5 | Prąd lampy fotograficznej: Regulacja krokowa, zakres regulacji, 10 mA ~ 200 mA |
| * 1.6 | Czas ładowania: regulowany zakres, 2ms ～ 6300ms |
| 1.7 | Czas prądowy: Regulacja krokowa, zakres regulacji, 0,1 mA ～ 500 mA |
| 2) | Konsola operacyjna (YJO-Ⅳ) |
| 2.1 | DC12 V. |
| 3) | Lampa rentgenowska (H1083) |
| 3.1 | Maksymalne napięcie robocze: 125 kV |
| * 3.2 | Bi-focus: 0,6 mm (mały punkt ogniskowy) / 1,2 mm (duży punkt ogniskowy) |
| 3.3 | Moc wejściowa anody: 15 kW (mały punkt ogniskowy) ； 30 kW (duży punkt ogniskowy) |
| 3.4 | Kąt optyczny anody: 12 ° |
| * 3.5 | Prędkość obrotowa anody: 3000 obr / min |
| 3.6 | Zawartość ciepła anody: 150 KHU |
| 4 | ogranicznik wiązki (M-38) |
| 4.1 | Tryb sterowania drzwiami wiodącymi: obsługa ręczna |
| 4.2 | Zasilacz: 24VAC 7A |
| 4.3 | Wewnętrzna filtracja: 1,2 mmAL |
| 4.4 | Błysk światła: 30s |
| 5 | Detektor płaski (1800R) |
| * 5.1 | Materiał fluorescencyjny: jodek cezu z bezpośrednim wzrostem |
| * 5.2 | Skanowanie rozmiaru obszaru: 17 × 17 cali |
| 5.3 | Rozdzielczość przestrzenna: ≥3,0 lp / mm |
| 5.4 | Konwersja analogowo-cyfrowa: 16 bitów |
| 6 | Region pikseli: 431,8 × 431,8 mm2 |
| 6.1 | Układ pikseli: 2816 × 2816 |
| 6.2 | Rozmiar piksela: 154 μm |
| 6.3 | Czas odczytu obrazu: 1 ～ 1,5s |
| 6.4 | Czas ekspozycji: najkrótszy: 1 ms ； najdłuższy: 10 s |
| 7 | Regał DR |
| 7.1 | Wysokość kolumny stojaka: 2240 mm |
| 7.2 | Ramię UC do poruszania się w górę i w dół wzdłuż kolumny: 700 mm ～ 1700 mm |
| 7.3 | Ramię UC wzdłuż zakresu obrotu kolumny: 0 ° ～ 105 ° |
| 7.4 | Przesuń zakres detektora w górę iw dół: 700 mm ～ Tryb kontroli 1700 mm: Siła hamowania elektrycznego: ≥100 N. |
| 7.5 | Zakres ruchu elementu lampy rentgenowskiej: 0 ～ 800 mm ± 50 mm Sposób blokowania: napędzany silnikiem force siła hamowania: ≥100N |
| 7.6 | Odległość SID: 1000 mm ～ 1800 mm |
| 8 | Mobilne łóżko do fotografii (YJS-Ⅲ) |
| 8.1 | Łóżko o wymiarach panelu: długość × szerokość × wysokość = 2020 mm × 690 mm × 680 mm |
| 8.2 | Tryb pracy: obsługa ręczna |
| 8.3 | Nośność: Po wadze poniżej 135 kg powinna być w stanie działać poprawnie |
| Inne: | |
| 9 | stacja robocza |
| 9.1 | Procesor: ≥2,8 GHz |
| 9.2 | RAM: ≥ 2 GB |
| 9.3 | Rozmiar dysku: ≥500 GB |
| 9.4 | Wyświetlacz: ≥19 ″ Kolorowy medyczny wyświetlacz LCD |
| 10 | Funkcja oprogramowania (oprogramowanie do przetwarzania DRimage) |
| 10.1 | Generator wysokiego napięcia może być wyposażony w różne lampy rentgenowskie, rurki całej krzywej mocy, krzywej chłodzenia, automatyczne sterowanie za pomocą oprogramowania |
| 10.2 | Posiada funkcję samokontroli zabezpieczenia alarmu awarii i wyłączenia w odpowiednim czasie |
| 10.3 | Interfejsy Dicom3.0 do przesyłania obrazów, zapytań, drukowania itp |
| 10.4 | Z oprogramowaniem do przetwarzania obrazu Magellan3 |
